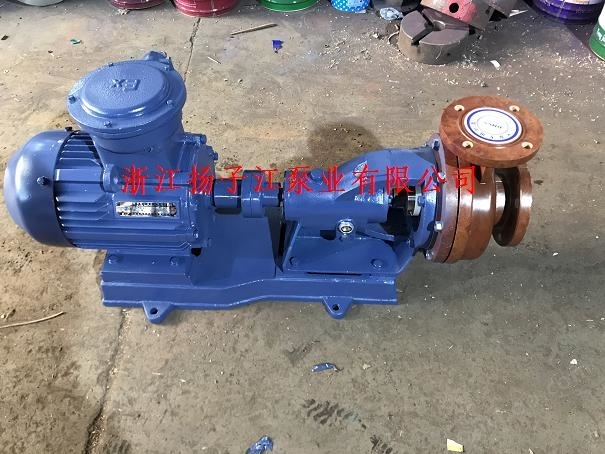

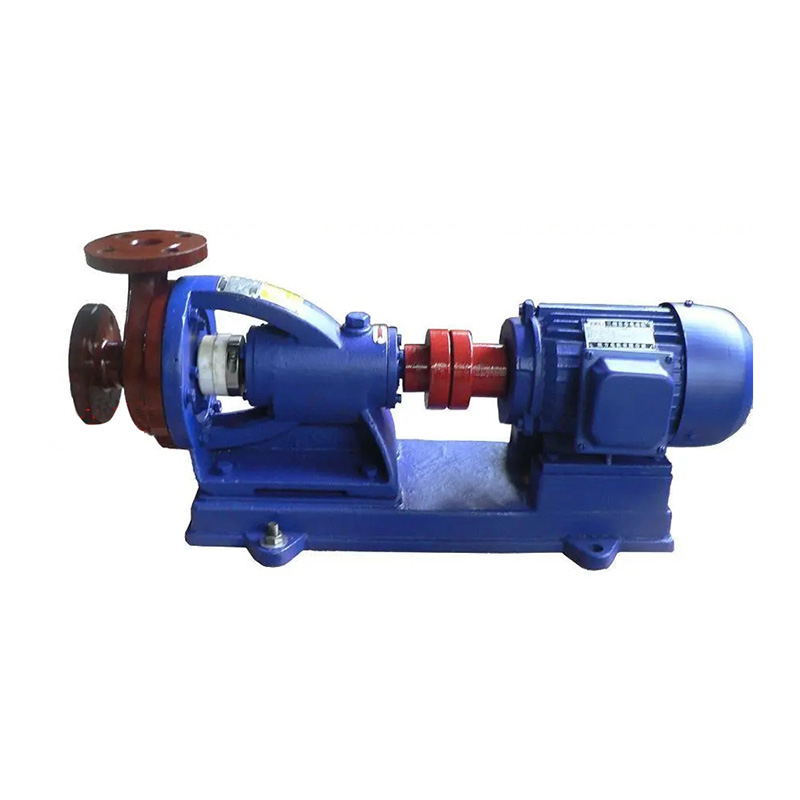

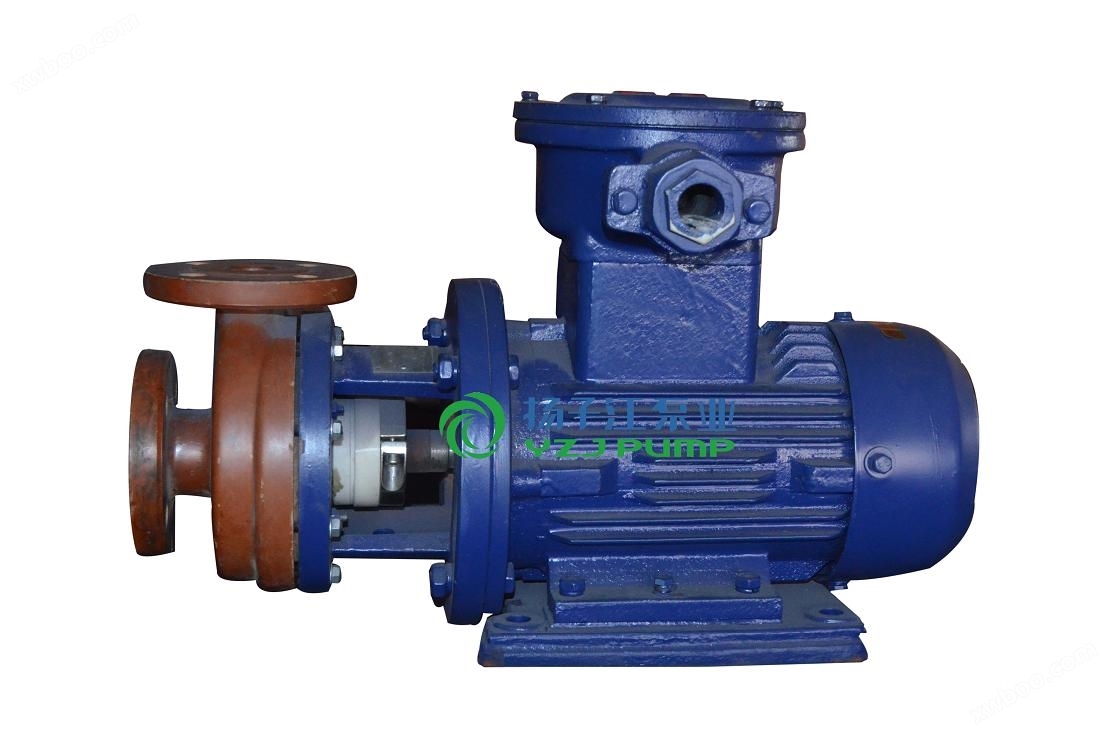

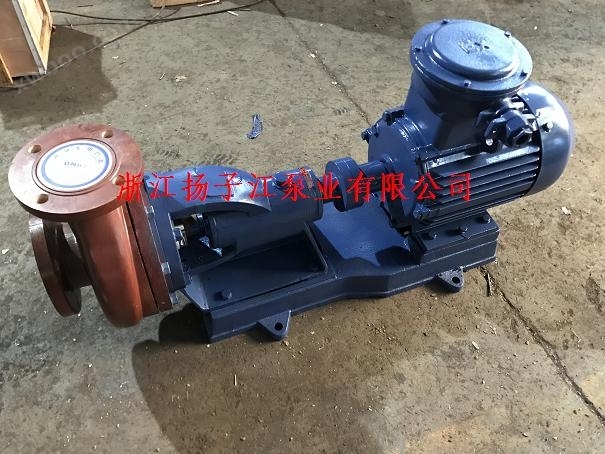

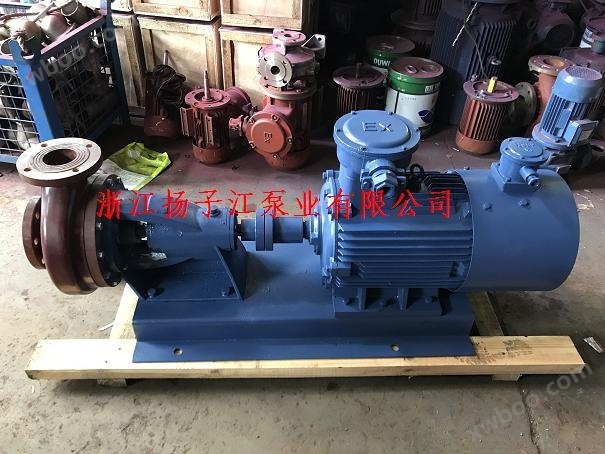

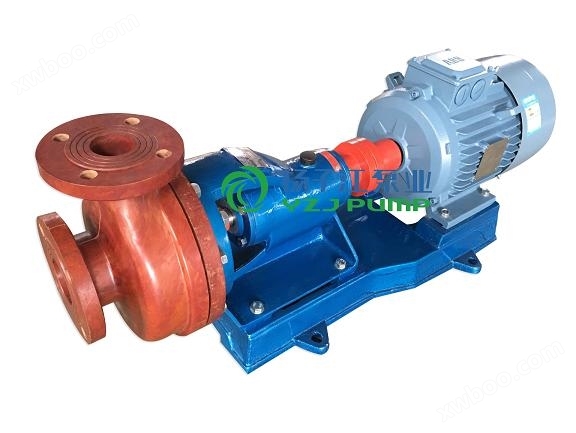

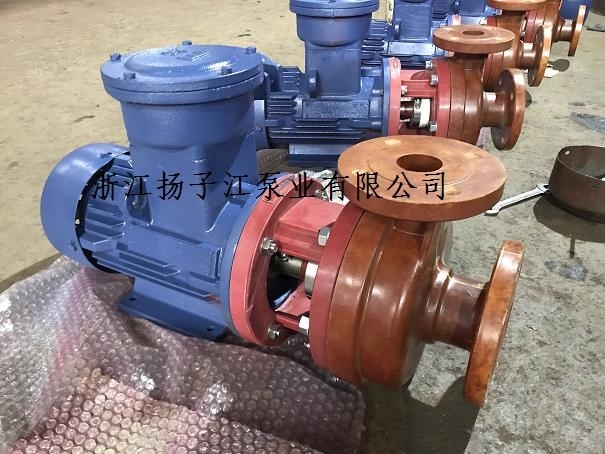

FS型防爆臥式玻璃鋼離心泵

簡要描述：玻璃鋼離心泵主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、化肥等行業,輸送不含固體顆粒,不易結晶,溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質必不可少的理想設備。

產品型號：
廠商性質：
更新時間：2024-06-20
訪問量：888

產品分類

Product Category

詳細介紹

FS型臥式玻璃鋼離心泵特點

FS型臥式玻璃鋼離心泵結構簡單設計合理,標準化程度高,零件通用性,互換性強,拆卸檢修十分方便。接觸介質的零部件,采用聚乙烯醇縮丁醛改性酚醛玻璃纖維,經高溫模壓成形的酚醛玻璃鋼制件。產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能。在防腐方面可部分替代含鋁不銹鋼,鈦及鈦合金等貴重金屬。軸封:采用WB2型外裝式F4波紋機械密封,密封性能可靠,使用時間長。泵的傳動和旋轉方向:泵通過爪型彈性聯軸器,由電動機直接驅動,從電動機端看泵為順時針方向旋轉。

FS型臥式玻璃鋼離心泵產品用途

玻璃鋼離心泵主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、化肥等行業,輸送不含固體顆粒,不易結晶,溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質必不可少的理想設備。

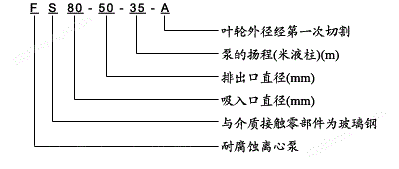

FS型臥式玻璃鋼離心泵型號意義

FS型臥式玻璃鋼離心泵產品參數

型　　號	流　　量Q		揚　　程 m	轉　　速 r/min	電機功率 KW
型　　號	m3/h	L/s	揚　　程 m	轉　　速 r/min	電機功率 KW
FS25×25-15	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	2900	0.75
FS40×32-20	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	2900	2.2
FS40×32-32	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	2900	3
FS50×40-16	4.36 7.2 9.72	1.20 2.00 2.50	16 13 10	2900	2.2
FS50×40-20	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	2900	3
FS50×32-35	8.8 12.5 16.3	2.44 3.47 4.53	35 32 30	2900	4/5.5
FS65×50-20	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	2900	3/4
FS65×50-25	25 35 45	7 9.7 12.5	26 25 22	2900	4/5.5
FS65×50-32	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	2900	5.5/7.5
FS80×65-35	30 45 55	8.3 12.5 15.1	35 32 28	2900	7.5/11
FS80×65-35A	25 35 45	7 9.7 12.5	26 25 22	2900	5.5/7.5
FS80×65-30	30 49 60	8.3 13.6 16.7	30 24 22	2900	7.5
FS100×80-35	56 92.8 110	15.5 25.5 30.5	35 29 25	2900	15/22
FS100×80-50	70 100 130	19.4 27.8 36.1	54 50 42	2900	22/30

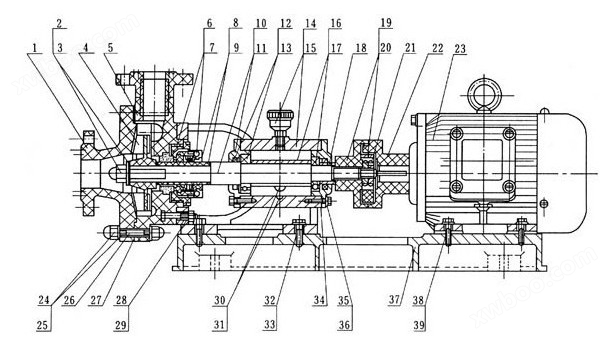

FS型臥式玻璃鋼離心泵結構示意圖

序號	名稱	數量	材料	序號	名稱	數量	材料	序號	名稱	數量	材料
1	泵殼端蓋	1	玻璃鋼	14	B-25油杯	1	組合件	27	泵體墊片	1	氟橡膠
2	葉輪并帽	1	模壓玻璃鋼	15	機架	1	HT20-40	28	六角螺母	4	A3
3	防腐墊片	1	聚四氟乙稀	16	泵軸壓套	1	20號鋼	29	墊圈	4	A3
4	葉輪	1	玻璃鋼	17	后滾動軸承	1	組合件	30	六角螺母	1	A3
5	泵體	1	玻璃鋼	18	軸承壓圈	1	HT20-40	31	油標	1	有機玻璃
6	壓緊螺套	1	玻璃鋼	19	泵聯軸節	1	玻璃鋼	32	六家螺栓	4	A3
7	WB2型機械密封	1	組合件	20	彈性塊	1	橡膠	33	墊圈	4	A3
8	軸套	1	玻璃鋼	21	圓螺母	1	45號鋼	34	后軸承蓋	1	HT20-40
9	防腐墊片	3	聚四氟乙稀	22	電機聯軸節	2	玻璃鋼	35	六家螺栓	8	35號鋼
10	泵軸	1	45號鋼	23	電動機	1	結合部	36	墊圈	8	A3
11	前軸承封蓋	1	HT20-40	24	防腐螺母	16	模壓玻璃鋼	37	底座	1	HT20-40
12	SG油封蓋	2	耐油橡膠	25	防腐墊片	16	聚四氟乙稀	38	六家螺栓	4	A3
13	前滾動軸承	1	組合件	26	雙頭螺柱	8	A3	39	墊圈	4	A3

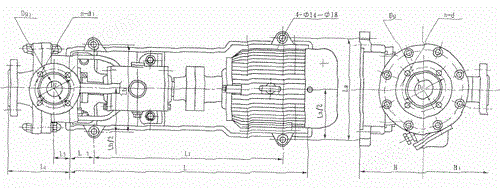

FS型臥式玻璃鋼離心泵安裝尺寸

序號	型號	L	L1	L2	L3	L4	La	Lb	H	H1	吸入法蘭			排出法蘭
											Dg	D1	n-d	Dg1	D2	n-d1
1	FS50×25-18	632	492	70	45	180	242	242	175	188	50	125	4-φ14	25	85	4-φ12
2	FS50×32-16													32	100	4-φ14
3	FS50×40-20	675	535				248	248						40	110	4-φ14
4	FS65×40-30	719	579	70	51	191	328	248	210	224	65	145	4-φ14	40	110	4-φ14
5	FS65×50-25													50	125	4-φ14
6	FS80×50-35	719	579	70	51	191	328	248	210	224	80	160	4-φ18	50	125	4-φ14
7	FS80×65-30									235				65	145	4-φ14
8	FS100×65-35	918	768	75	62	233	380	300	245	262	100	180	8-φ18	65	145	4-φ14
9	FS100×80-35													80	160	4-φ18

安裝使用與維護

1、FS型玻璃鋼離心泵在安裝前根據選定泵型，按外形及安裝尺寸做好地腳基礎、安裝時根據管路位置的要求，盡量使安裝的位置便利管理和維修。

2、FS型玻璃鋼離心泵安裝的位置泵體如果高于液面，必須附裝灌液裝置。

3、FS型玻璃鋼離心泵起動前先將液體灌滿泵體后開車，嚴禁無介質運轉和倒轉，否則泵體內因缺泛液體冷卻而損壞機械密封。

4、停車時應開關液管閥門，避免液體倒流。

5、維修時，先拆下泵體，再松開機械密封螺釘，折下機械密封。

6、如果更換滾珠軸承或泵軸時，必須折下機架，松開前端軸承蓋4只螺釘，折下泵軸后端園螺母和聯軸節，將泵軸向前端方向打出即可，再后折下后端軸封蓋。

7、檢修和更換易損件后進行重新裝配時。

1）、先將前后軸承和油封分別裝在前后封蓋內，并將帶軸承的前封蓋裝在FS型玻璃鋼離心泵軸上，再將帶前軸承封蓋的泵軸裝在機架上。

2）、將軸承壓套套在泵軸上，再將帶軸承的后封蓋裝在泵軸及機架上。

3）、套好壓圈，裝好聯軸節和并緊固螺母。

4）、將機構密封動環套在泵軸上。

5）、把靜環裝在FS型玻璃鋼離心泵體內，并拼緊壓緊螺套。

6）、將帶靜環的FS型玻璃鋼離心泵體套在機架上，調試一下機械密封動靜環的配合(一般緊3-3.5mm)先將泵體拿下。

7）、將機械密封動環裝緊固定在泵軸上，再將泵體裝在機架上，用手在聯軸節上轉一下機械密封動靜環配合是否符合。

8）、將葉輪裝在泵軸上，并用四氟墊片調正好葉輪與泵停間隙(一般緊2-2.5mm之間)墊好防腐墊片，再并緊葉輪并帽，后墊好泵殼墊片，裝好泵蓋，擰緊防腐螺母。

9）、將裝好畢的泵斗裝在底板上，并調正好聯軸器的間隙和電動機軸線垂直。

10) 、FS型玻璃鋼離心泵注意平時保養，經常檢查泵運行是否平穩，有無異常震動，注意更換彈性塊，視油標補充軸承的潤滑油，定期更換機架中的潤滑油
