ZS型玻璃鋼自吸泵

簡要描述：ZS型玻璃鋼自吸泵主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、化肥等行業，輸送不含固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質必不可少的理想設備

產品型號：ZS型
廠商性質：生產廠家
更新時間：2024-06-20
訪問量：933

說明書下載產品視頻產品咨詢

產品分類

Product Category

相關文章

柴油機自吸泵：功能強大的流體輸送設備

詳細介紹

ZS型玻璃鋼自吸泵性能參數

型號	流量Q(m3/h)	揚程H(m)	轉速N（r/min）	效率%	吸程	電機功率(Kw)
ZS50-40-20	12.5	20	2900	48	5	3

ZS型玻璃鋼自吸泵外型尺寸表

型號	D	D1	D2	D3	d	d1	b	L	L1	L2	L3	B	B1	B2	H	H1	H2
ZS50-40-20	50	40	125	110	18	18	32	889	165	360	420	360	250	320	465	210	350

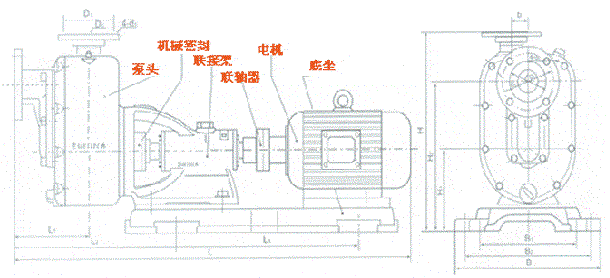

ZS型玻璃鋼自吸泵外型尺寸圖

產品概述

ZS型臥式玻璃鋼自吸泵接觸介質的部件，采用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成形的酚醛玻璃鋼制件。產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能。在防腐方面可部分替代含鉬不銹鋼，鈦及鈦合金等貴重金屬。采用WB2型外裝式F4波紋機械密封，密封可靠，使用時間長。

產品特點

它具有結構緊湊、操作方便、運行平穩、維修方便、效率高、壽命長、并有較強的自吸能力1、等優點。管路中不需安裝底閥，工作前只需保留泵體內儲有定量引液即可，因此簡化了管路系統，又改善了勞動條件。

產品用途

主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、化肥等行業，輸送不含固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質必不可少的理想設備。

其他不同型號產品參數

型號	流量Q(m3/h)	揚程H(m)	轉速N（r/min）	效率%	吸程	電機功率(Kw)
ZS25*25-12.5	3.2	12.5	2900	41	5	0.75
ZS40*32-20	6.3	20	2900	50		1.5
ZS50-40-20	12.5	20	2900	53		2.2
ZS65*50-20	25	20	2900	64		3.0-4.0
ZS80*65-30	50	32	2900	69		5.5-7.5
ZS100*80-28	100	28	2900	69		11

使用注意事項：

1、本泵在安裝前根據選定泵型，按外形及安裝尺寸做好地腳基礎，安裝時根據管路位置的要求，盡量使安裝的位置便利管理和維修。

2、安裝的位置如果高于液面，必須附裝灌液裝置。

3、泵起動前先將液體灌滿泵體后開車，嚴禁無介質運轉和倒轉，否則泵體內因缺泛液體冷卻而損壞機械密封。

4、停車時應關閉液管閥門，避免液體倒流。

5、維修時，先拆下泵體，再松開機械密封螺釘，拆下機械密封。

6、如果更換滾珠軸承或泵軸時，必須拆下機架，松開前端軸承蓋4只螺釘。拆下泵軸后端螺母和聯軸器，將泵軸向前端方向打出即可，再后拆下后端軸封蓋。

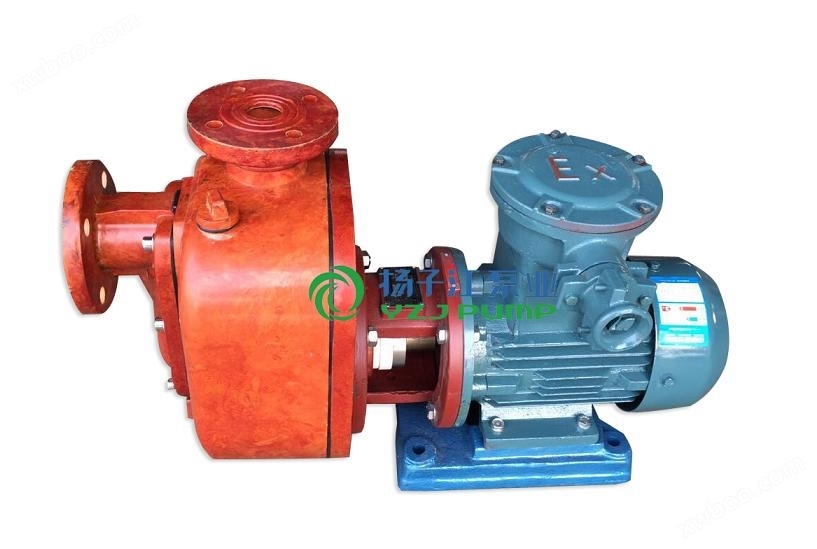

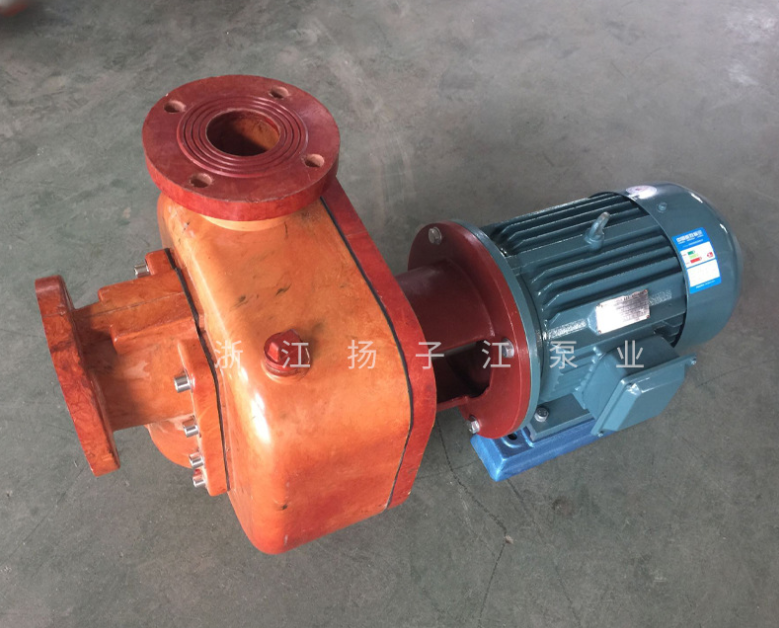

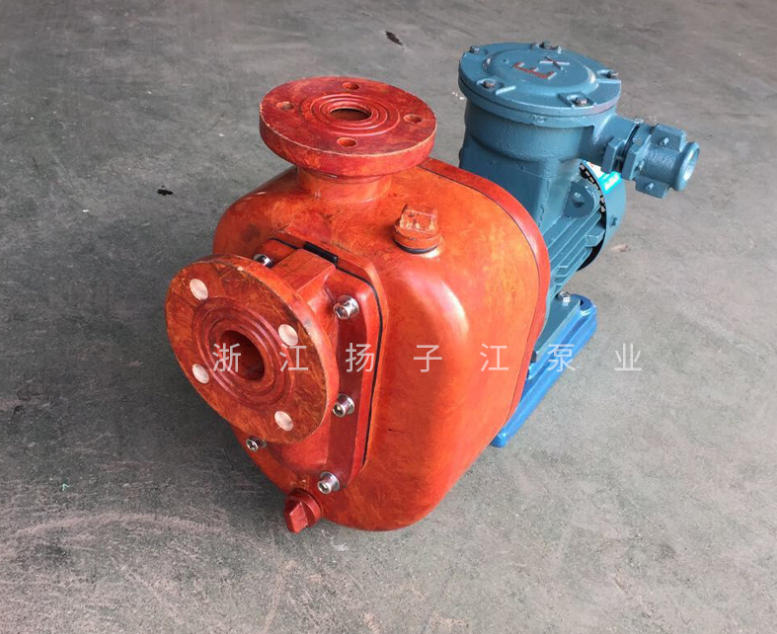

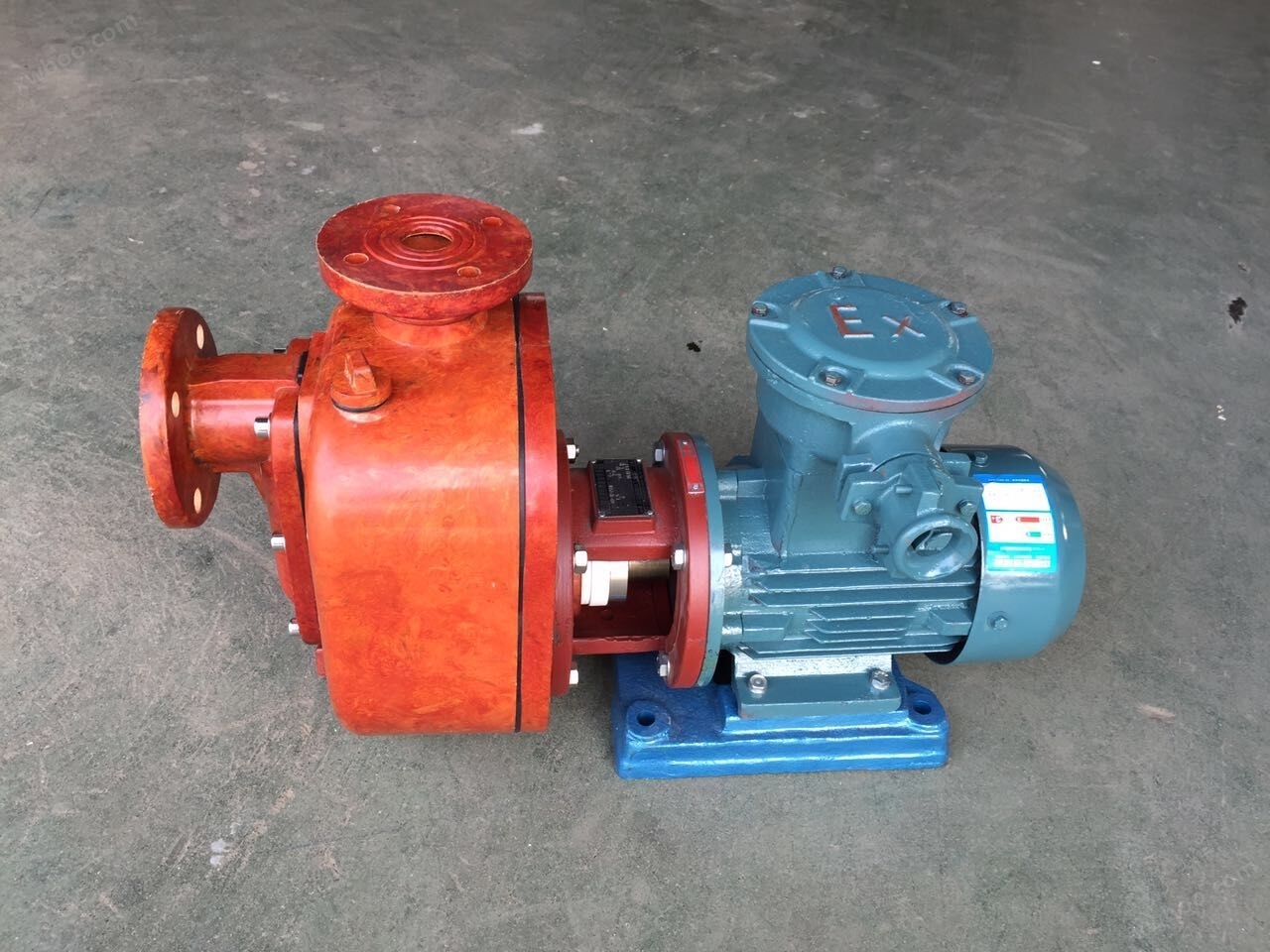

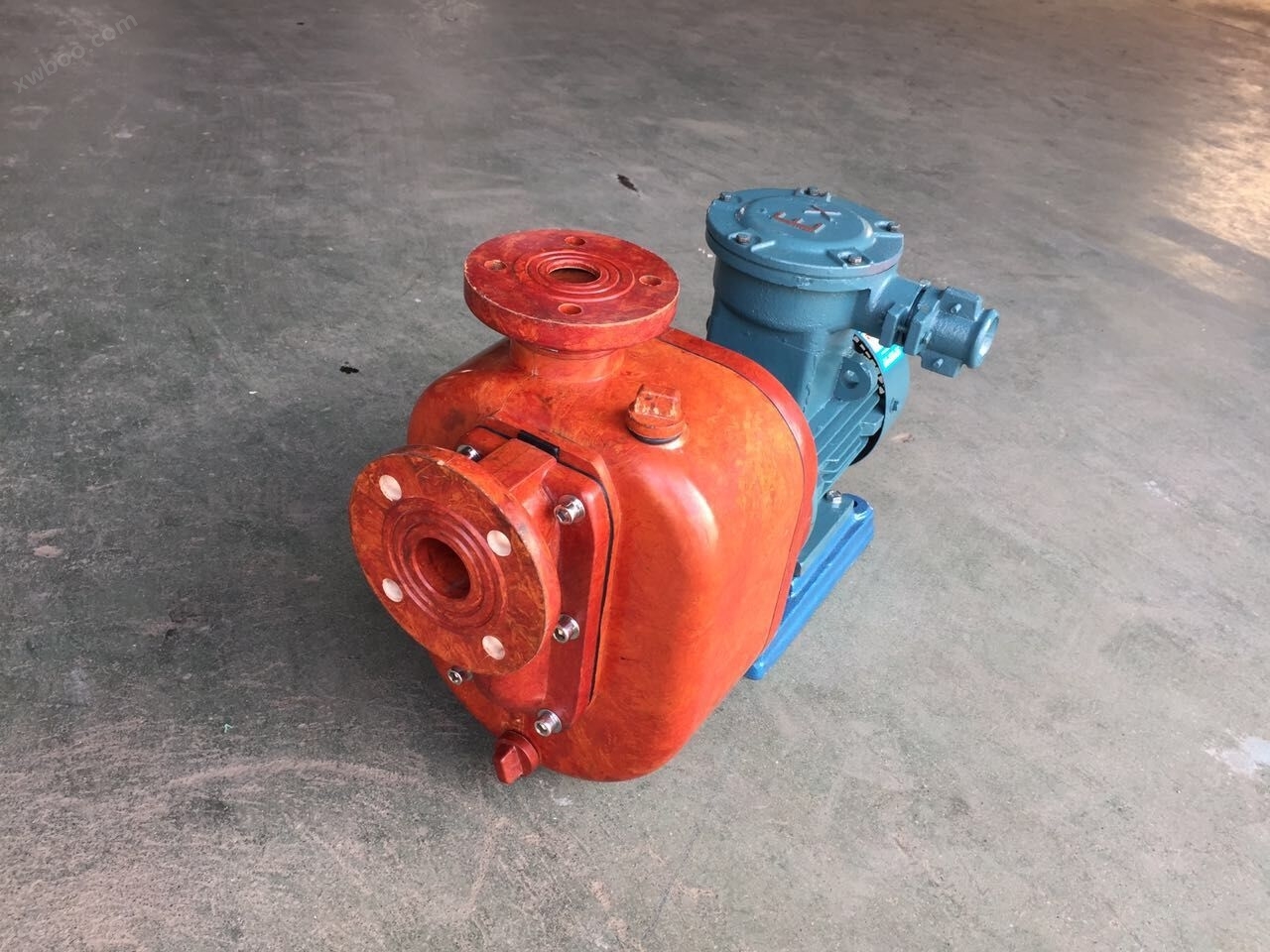

產品實拍圖
