簡要描述：ZCQ型不銹鋼自吸磁力泵是一種使用不銹鋼材料制造的自吸式磁力傳動泵。它采用磁力耦合傳動結構，無需機械密封，能有效避免泄漏問題。該型號泵適用于輸送腐蝕性液體、易揮發、有毒、昂貴和稀有化學介質等特殊要求的工藝場合。它具有安全可靠、無泄漏、無污染和維護方便等特點。
產品型號：ZCQ型廠商性質：生產廠家更新時間：2024-06-20訪 問 量：928
相關文章
Related Articles詳細介紹
ZCQ型不銹鋼自吸磁力泵性能參數
| 流量（m3/h） | 3~50 |
| 揚程 | 12~50 |
| 汽蝕余量（NPSH）r（m） | 4.0 5.5 6.0 |
| 電機功率（KW） | 0.37~15 |
| 轉速（r/min） | 2900 |

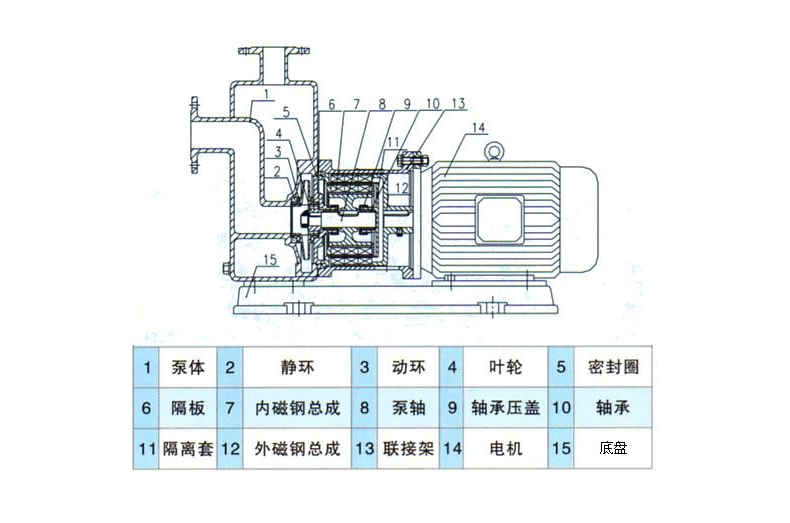

產品解析
![_4$_AG8)[1]NU4D}{BOB%Q1.png](/../FileUpLoad/UEditorUploadFile/upload/image/20240321/6384661875531719437030747.png)
其他ZCQ型不銹鋼自吸磁力泵不同口徑性能參數表
| 型 號 | 口徑 |
揚程 m |
流量 L/min |
電機功率 KW |
轉速 r/min |
電壓 V |
自吸性能 m/3分 | |
|
進口 mm |
出口 mm | |||||||
| ZCQ25-20-115 | 25 | 20 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-115 | 32 | 25 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-145 | 32 | 25 | 25 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ40-32-132 | 40 | 32 | 20 | 180 | 2.2 | 2900 | 380 | 4 |
| ZCQ40-32-160 | 40 | 32 | 32 | 180 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-145 | 50 | 40 | 25 | 240 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-160 | 50 | 40 | 32 | 220 | 4 | 2900 | 380 | 4 |
| ZCQ65-50-145 | 65 | 50 | 25 | 280 | 5.5 | 2900 | 380 | 4 |
| ZCQ65-50-160 | 65 | 50 | 32 | 450 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-125 | 80 | 65 | 20 | 800 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-160 | 80 | 65 | 32 | 800 | 15 | 2900 | 380 | 4 |
| ZCQ100-80-160 | 100 | 80 | 32 | 1500 | 22 | 2900 | 380 | 4 |
| 注：泵體材質不銹鋼(1Cr18Ni9Ti) | ||||||||

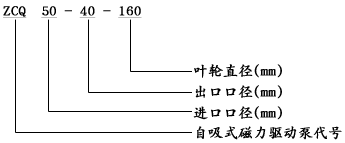

ZCQ型自吸式磁力泵型號意義

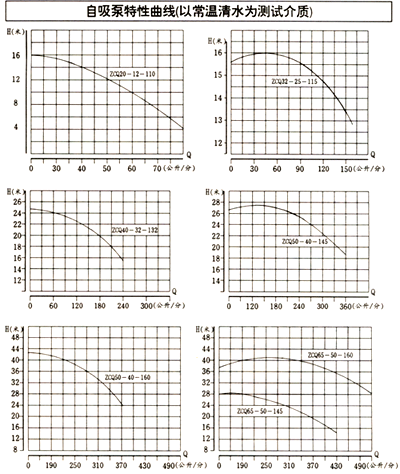

ZCQ型自吸式磁力泵性能曲線圖

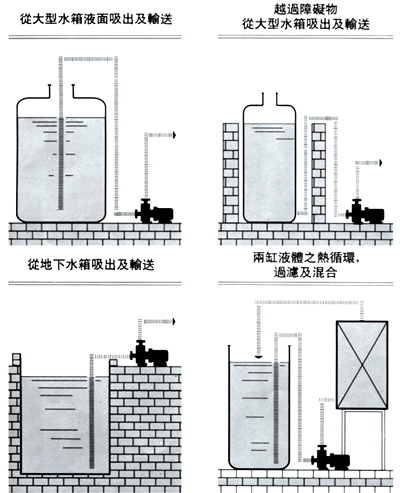

ZCQ型自吸式磁力泵裝置實例
特點
ZCQ型自吸式磁力傳動離心泵（簡稱自吸磁力泵）是根據眾用戶的要求，在CQ型磁力泵的基礎上吸取國外新技術，經過本公司技術人員反復研究試驗而成功的新產品，其性能達到國外同類產品先進水平。該泵以靜密封取代動密封，使泵的過流部件完全處于密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病。泵體及過流部件的材料采用了耐腐蝕的不銹鋼、剛玉陶瓷四氟石墨等材料制造，既有CQ型的功能又集自吸于一體，不需底閥和引灌水。
主要用途
結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便?？蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類，稀有貴重液、渡液、揮發性液體，以及循環水設備配套。特別是易燃、易爆、揮發性液體的抽送，選用此泵則更理想。
工作原理
采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。
安裝
1、開箱后檢查泵銘牌，校對自吸磁力泵產品主要參數是否與使用要求相符。
2、自吸磁力泵應水平安裝，泵體不得承受管路重量。
3、泵與管路應保持良好的密封。
使用注意事項
1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。
2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3、泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）.金屬泵的使用溫度＜100℃,被輸送的介質比重≤1.3；介質比重＜1.3時,將影響技術性能。
5、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
6、自吸泵運行500小時后，應拆檢軸承和端面動環的磨損情況,若軸承和軸套的間隙大于0.5-1mm,葉輪軸向竄動0.5～2mm時,應更換軸承和軸向動環。
ZCQ型自吸式磁力泵故障原因及解決方法
| 故障形式 | 產生原因 | 排除方法 |
| 不出水 | a、水泵反轉 | 改變電機接線 |
| b、進水管道漏氣 | 杜絕漏氣 | |
| c、泵腔蓄水太少 | 增加蓄水量 | |
| d、電壓太高，啟動時聯軸器打滑 | 調正電壓 | |
| e、吸程太高 | 降低砂安裝位置 | |
| f、閥門沒有打開 | 校正或更改閥門 | |
| 流量不足 | a、吸入管徑太小或淤塞 | 調換進水管 |
| b、葉輪流道阻塞 | 清洗葉輪 | |
| c、揚程過高 | 開大出水閥 | |
| d、轉速不夠 | 恢復額定轉速 | |
| 揚程過低 | a、流量過大 | 關小出水閥 |
| b、轉速太低 | 恢復額定轉速 | |
| 噪音太大 | a、軸嚴重磨損 | 更換泵軸 |
| b、軸套嚴重磨損 | 更換軸套 | |
| c、驅動磁鋼杯與隔離套接觸 | 拆除泵頭重新組裝 | |
| d、密封環與葉輪研磨 | 更換止推環、密封環 | |
| 漏液 | O型密封圈損壞 | 更換O型密封圈 |
