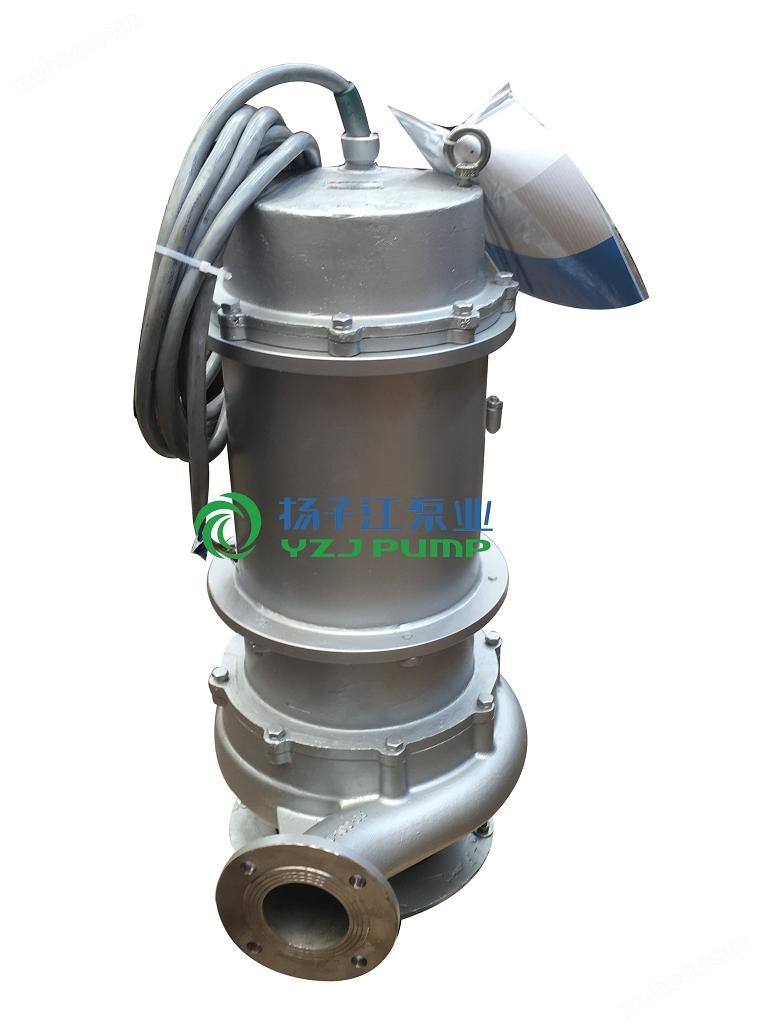

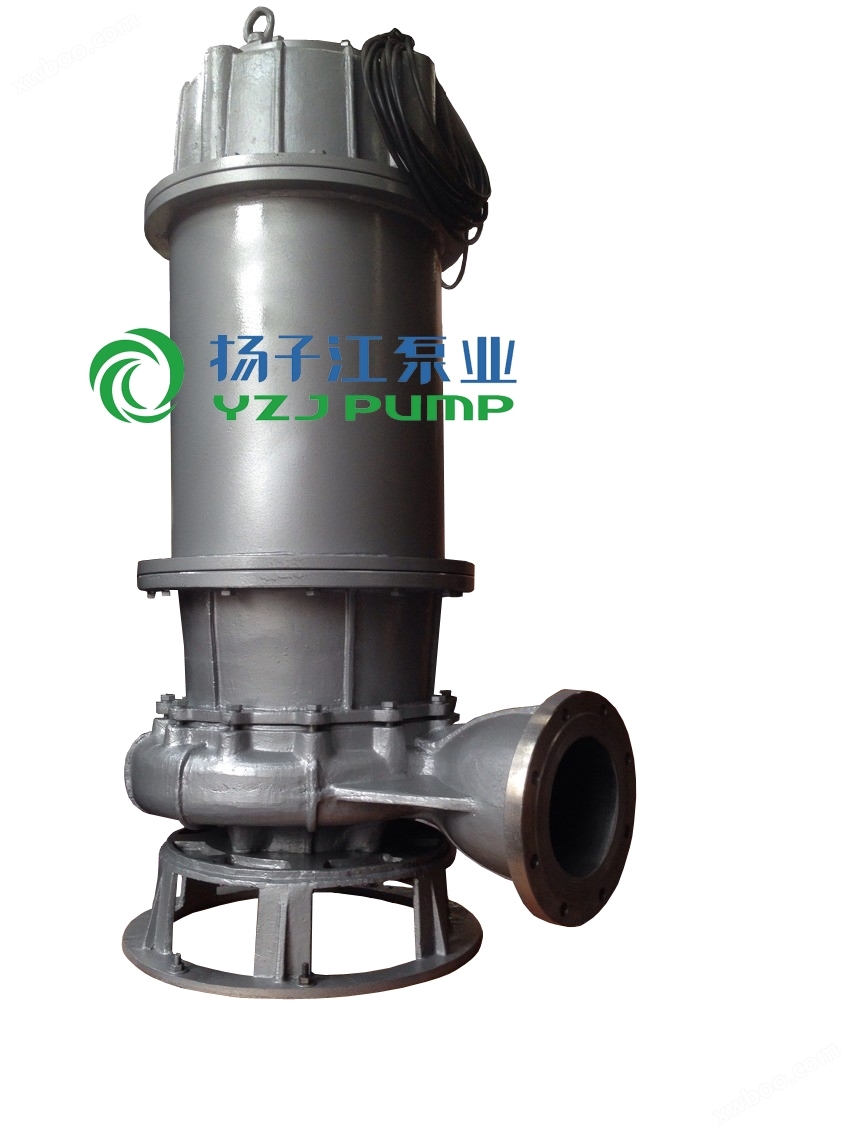

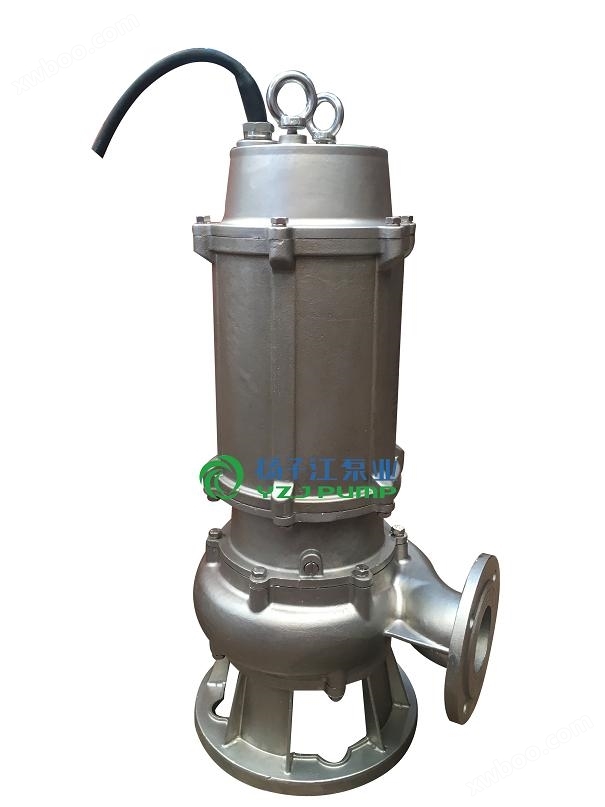

WQP型不銹鋼潛水排污泵

簡要描述：WQ型不銹鋼潛水排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。

產品型號：WQP型
廠商性質：生產廠家
更新時間：2024-06-20
訪問量：903

說明書下載產品視頻產品咨詢

產品分類

Product Category

相關文章

詳細介紹

WQP型不銹鋼潛水排污泵概述

WQ型不銹鋼潛水排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

WQP型不銹鋼潛水排污泵產品特點

1.WQP系列不銹鋼潛水排污泵采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。

2.設計合理，配套電機合理，效率高，節能效果顯著。

3.機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。

4.泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。

5.泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。

6.可根據用戶需要配備全自動安全保護控制柜，對泵的漏水，漏電，過載及超溫等進行監控，保證泵運行可靠安全。

7.雙導軌自動耦合安裝系統，給泵的安裝的安裝，維修帶來了極大的方便，人可不必為此而進出污水坑。

8.浮球開關可根據所需的水位變化。自動控制泵的停啟，無需專人看管。

9.在使用揚程范圍內保證電機運行不過載。

10.根據使用場合電機可采用水套式外第三者循環冷卻系統，能保證電泵在無水(干式)狀態下安全運行。

11.安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。

WQP型不銹鋼潛水排污泵結構說明

WQP系列不銹鋼潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行可靠，其主部件作用如下：

信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水，斷相、短路、過熱、電機過載等項目.電機定子8：采用B級或F級絕緣。

漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。

機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。

葉輪17：葉輪采用單流道或雙道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。

泵體15：與葉輪配用，使得泵具有高的效率。

密封環18：裝在泵體口環處，當葉輪因運行而使口環處磨損，可更換密封環，以保證泵以佳效率運行。

WQP型不銹鋼潛水排污泵型號意義

例如：50WQP15-30-3

50-排出口徑

WQP-潛水式無堵塞排污泵

P-不銹鋼(P)

15-流量(m3/h)

30-揚程

3-配用功率(KW)

WQP型不銹鋼潛水排污泵故障分析及排除方法

障現象

原因分析

排除方法

流量不足

或不出水

1、葉輪旋轉錯誤

2、閥門是否打開和完好

3、管道被堵

4、轉速過低

5、揚程過高

6、抽送介質密度較大

7、介質粘度較高

8、密封圈損壞（口環處）

1、調整葉輪旋轉方向

2、檢查、維修、排除

3、清理雜物

4、檢查電器設備及電路

5、改泵或降低揚程

6、用水沖稀降低濃度

7、降低粘度

8、更換

運行不穩定

1、葉輪不平衡

2、軸承損壞

1、送制造廠調換或校正

2、更換葉輪

泵不能啟動

1、缺相

2、葉輪卡住

3、繞組、接頭或電纜斷路

4、定子繞組燒壞

5、電器控制發生故障

1、檢查線路進行修復

2、排除雜物

3、用歐姆表檢驗修復

4、修理、更換繞組

5、修理或調換

電流過大

1、工作電壓低

2、管道、葉輪堵塞

3、抽送液體的過的或粘度較高

4、使用揚程過高

1、調整工作電壓

2、清理管道、更換繞組

3、改變密度或粘度

4、減少流量，提高流量

絕緣電阻低

1、電纜線電源接線端滲漏

2、電纜線破損

3、機械密封磨損產生泄露

4、各O形密封圈失效

5、機殼被介質腐蝕漏水

1、擰緊壓緊螺母

2、更換

3、更換

4、更換

5、修補
