當前位置：首頁 > 產品中心 > 真空泵系列 > SK-0.15直聯水環式真空泵
簡要描述：SK系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性，不溶于水，不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力，吸入氣體允許混有少量液體。SK直聯水環式真空泵及壓縮機被廣泛應用于機械、石油化工、制藥、食品、制糖工業及電子領域。由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易爆氣體時，不易發生危險，所以其應用更加廣泛。
產品型號：廠商性質：更新時間：2024-06-20訪 問 量：882
產品分類
Product Category相關文章
Related Articles詳細介紹
SK系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性，不溶于水，不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力，吸入氣體允許混有少量液體。 SK直聯水環式真空泵及壓縮機被廣泛應用于機械、石油化工、制藥、食品、制糖工業及電子領域。由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易爆氣體時，不易發生危險，所以其應用更加廣泛。
| 型號 |
大氣量 (m3/min) |
真空度為 450mmHg時氣量 (m3/min) |
極限真空 (mmHg) |
轉速 (R.P.m) |
電機功率 (kw) |
水耗量 (L/min) |
| SK-0.15 | 0.15 | 0.12 | 670 | 2850 | 0.55 | 3～5 |
| SK-0.4 | 0.4 | 0.36 | 700 | 2850 | 1.5 | 4～5 |
| SK-0.8 | 0.8 | 0.75 | 700 | 2860 | 2.2 | 5～10 |
| SK-1.5A | 1.5 | 1.35 | 700 | 2860 | 3 | 8～12 |
注:表內數值是在下列條件下得出：①水溫15℃； ②空氣20℃； ③氣體相對溫度70%
如圖（一）所示，葉輪偏心地安裝在泵體內，泵起動時，向泵內注入一定高度的水，當葉輪旋轉時，水受離心力的作用而在泵體內壁形成一旋轉水環，水環下部內表面與輪轂相切，沿箭頭方向旋轉時，在前半轉過程中，水環內表面逐漸與輪轂脫離，因此在葉片間形成空間并逐漸擴大，內部壓力低于入口處壓力，此時吸入氣體。在后半轉過程中，水環內表面逐漸與輪轂靠近，葉片間的空間容積縮小，氣體壓力高于大氣壓時被排出。如此葉輪反復工作，泵就連續不斷地抽吸氣體。
由于在工作過程中，水會隨工作時間的延續而發熱，同時部分水會與氣體一起被排出，因此，工作過程中須不斷地向泵內供給冷水，以冷卻和補充泵內消耗的水。

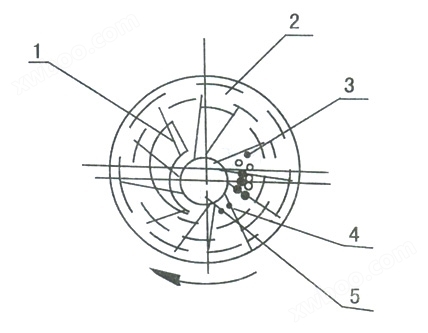

圖（一） 直聯水環式真空泵工作原理圖
1、吸氣口 2、水環 3、排氣閥 4、排氣口 5、葉輪

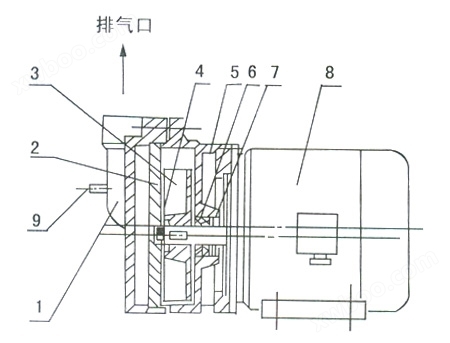

SK-0.15直聯水環式真空泵結構圖
1、泵蓋 2、圓盤 3、葉輪 4、緊固螺栓 5、泵體 6、填料密封 7、檔圈 8、電機 9、進水嘴

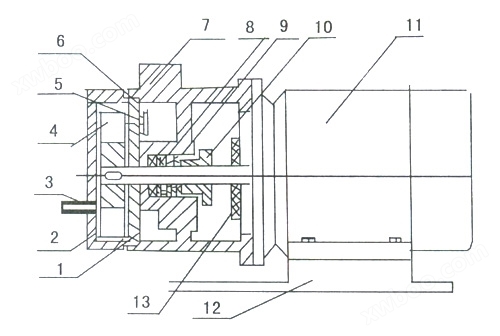

SK-0.4/0.8直聯水環式真空泵結構圖
1、圓盤 2、泵蓋 3、進水管 4、葉輪 5、橡膠球 6、擋板 7、泵體 8、封液環 9、填料 10、填料壓蓋 11、電機 12、底盤 13、擋水圈
